山洪灾害小流域监测预警能力提升新技术、新产品、新方法

水利部办公厅印发的《2022年度山洪灾害防御能力提升项目建设工作要求》中提出结合国家北斗三号卫星导航系统推广应用计划，选择高风险区重要自动雨量站或水位监测站，增设北斗三号卫星通信信道。在小流域内规模较大、人员分散的行政村加密配置可入户无线预警广播或简易雨量（报警）器等设备；在跨沟道路桥涵、塘堰坝、沿河村落等重要部位设置小型物联网水位监测（报警）站，消除“灯下黑”和补齐“最后一公里”预警短板。

北京国信华源公司所研发的山洪监测北斗三公网遥测终端机、简易雨量（报警）器、物联网水位监测（报警）站、入户无线预警广播等监测预警设备具有安装灵活方便、较高性价比、操作简单、技术先进、运行稳定可靠、太阳能供电等特点，设备支持“4G+本地组网”双网络传输，确保预警万无一失。可有效提升小流域山洪灾害监测预警能力，完善群测群防体系建设。

山洪监测北斗公网遥测终端机

GX-906BD型

产品介绍

针对山洪灾害“断路、断网、断电”三断场景下的监测预警应用，国信华源自主研发了山洪监测北斗三公网遥测终端机，具有北斗、公网（4G）、自组网多通道，采用一体化、小型化设计，信息传输“一次上星+网络专线”，解决功耗大、延时、丢包等问题。

北斗公网遥测终端机支持雨量、水位等通用传感器接入，实现雨量、水位自动监测。

产品特点

1.多信道通信

公网通信：支持4G公网通信，支持同时向3个以上数据中心（省、市、县）上报；

卫星通信：支持北斗三号短报文通信，单条报文最大长度不小于1000个汉字。支持向数据中心上报数据；

本地组网：支持窄带多跳自组网，可兼容传感器数据上报和本地报警发送。

2.雨水情全要素动态感知

雨量采集：支持翻斗式雨量计接入，0.1/0.2/0.5mm多种分辨率可设；

水位采集：支持雷达/气泡/压阻/浮子/超声波/无线电子水尺等多种水位传感器接入；

位置采集：具有北斗三号RNSS定位功能。

3.预警数据自动推送

山洪监测北斗公网遥测终端机内置现地预警阈值算法，具备雨量和水位数据预警值自动报警功能。

雨量报警:支持5个时段2个级别以上报警阈值，具有准备转移、立即转移两级报警;

水位报警:具备水位和上涨速率报警功能，具有注意安全、准备转移、立即转移三级报警。

4.一体化集成设计

采用一体化集成设计，公网传输模块、北斗短报文模块、自组网模块、定位模块及天线全部内置于主机，易安装、易维护。

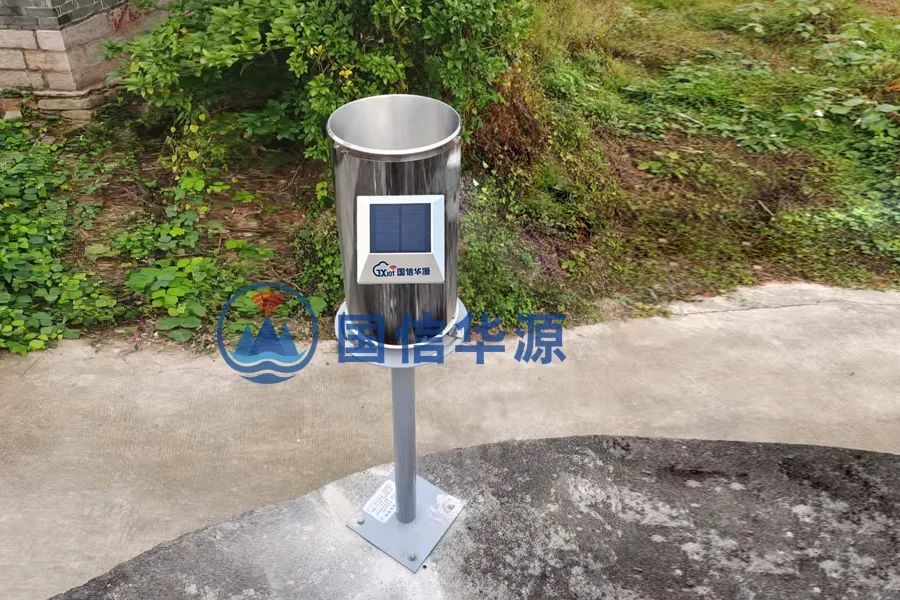

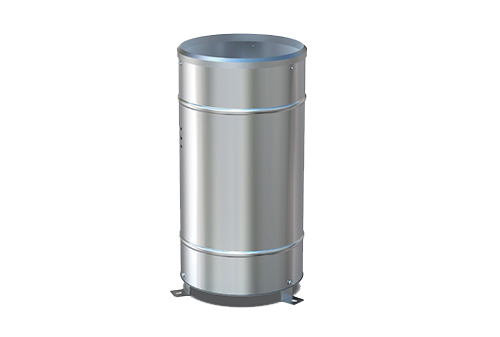

简易雨量（报警）器
WS-601型

产品介绍

简易雨量（报警）器是具有降雨量自动实时监测和物联网通信传输监测数据功能的降雨监测产品。

简易雨量（报警）器集成了国信华源自主知识产权的 LoRaMesh 通信技术，能够实现本地自组网报警，也可通过4G 传输定时向中心平台上报时段降雨量。有效解决了传统雨量监测设备功耗高、建站环境苛刻、施工复杂、成本高等问题。

产品特点

实时采集：实时采集降雨量；

降雨统计：5min统计一次累计降雨量；

数据上报：1h向平台上传一次数据，包含12个5min累计降雨量；

报警触发：支持5个时段2个级别降雨量报警阈值触发报警；

本地报警：支持一点监测多点报警。

设备供电：支持太阳能免维护供电。

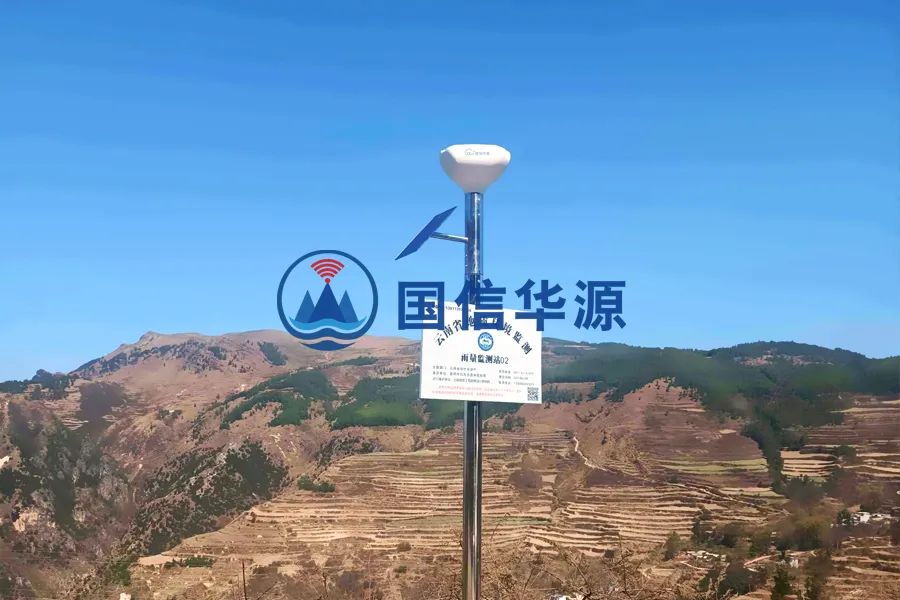

免维护雨量计

WS-601R型

产品介绍

免维护雨量计是集传感、采集、传输、供电于一体的降雨量监测设备。其测量原理是通过压电传感器感知雨滴下落的动能换算降雨量，相比其他雨量传感器具有灵敏度高、不需要维护等特点。

免维护雨量计实时采集降雨信号定时采集降雨量，可通过网络传输定时向中心平台上报时段降雨量。免维护雨量计集成了国信华源自主知识产权的 LoRaMesh 通信技术，能够实现本地自组网报警。可搭配本公司多种功率等级的报警设备使用组成本地报警网络，起到一处监测多点报警的效果。

产品特点

实时采集：实时采集降雨信号；

降雨统计：5min 统计一次累计降雨量；

数据上报：无降雨时 1h 上传一次，有降雨时 5min 上报一次；

报警触发：支持 5 个时段 2 个级别降雨量报警阈值触发报警；

本地报警：支持向多个入户报警器实时发送雨量数据和报警信息；

设备供电：支持太阳能免维护供电。

多跳传输：自组网报警信号可多跳接力传输以适应高山峡谷复杂传输环境。

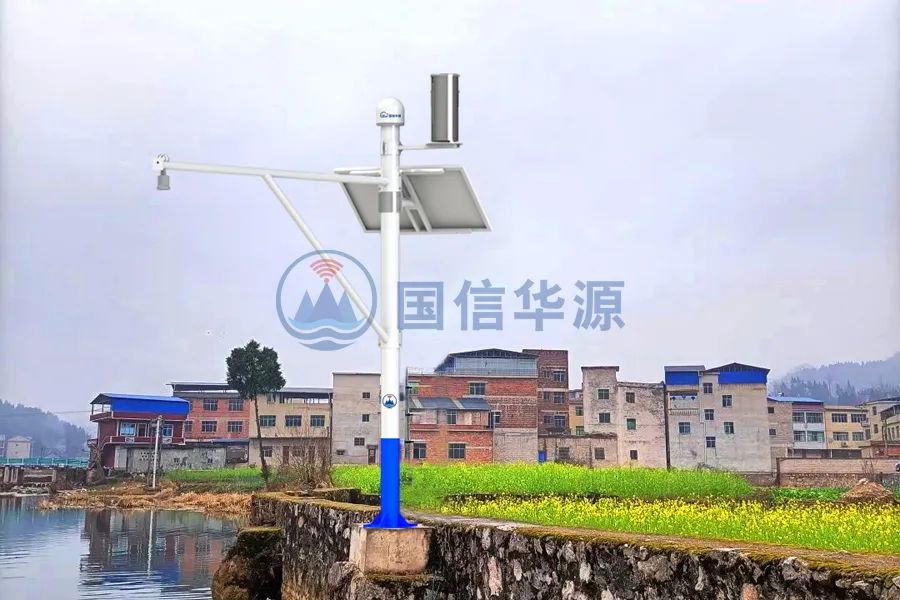

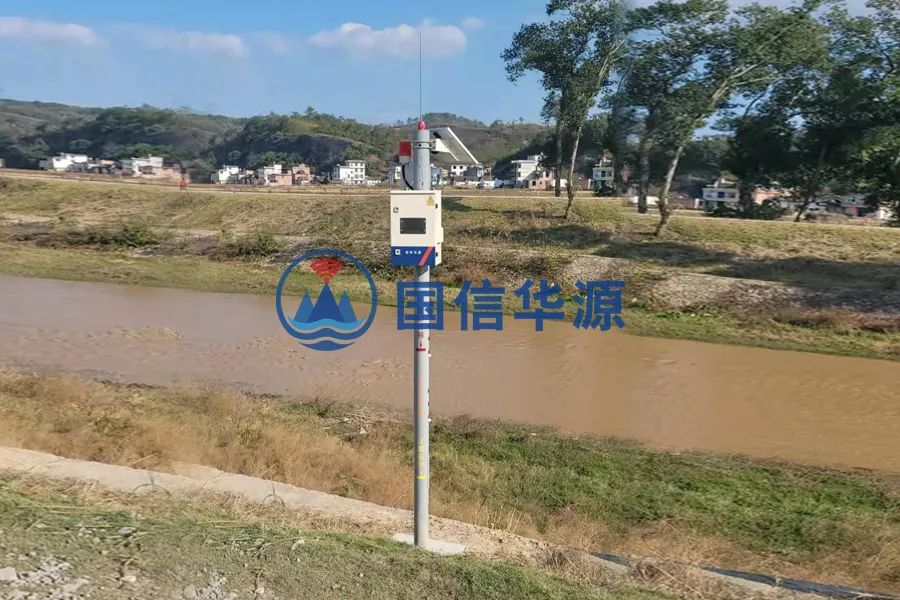

物联网水位监测（报警）站

GX-701SW型

产品介绍

物联网水位监测（报警）站是电容式水浸传感器与物联网通信技术相结合的监测预警产品。设备配备注意安全、准备转移、立即转移三个等级的传感器根据成灾水位布设在河道控制断面，可实时感知水位等级。可搭配本公司电子水尺、翻斗式雨量计、图片摄像头使用，实现降雨量和水位的监测，可通过网络传输定时向中心平台上报数据。

物联网水位监测（报警）站集成了国信华源自主知识产权的 LoRaMesh 通信技术，能够实现本地自组网报警。可搭配本公司多种功率等级的报警设备使用组成本地报警网络，起到一处监测多点报警的效果。

产品特点

水位采集：支持3级水浸传感器或电子水尺接入；

雨量采集：支持翻斗式雨量计接入；

图片采集：支持图片摄像头接入；

数据上报：支持主动查询和定时上报；

报警输出：支持声光报警输出；

报警触发：支持5个时段2个级别降雨量报警阈值触发报警；

本地报警：支持向多个入户报警器实时发送雨量数据和报警信息；

设备供电：内置充电控制器，支持太阳能供电。

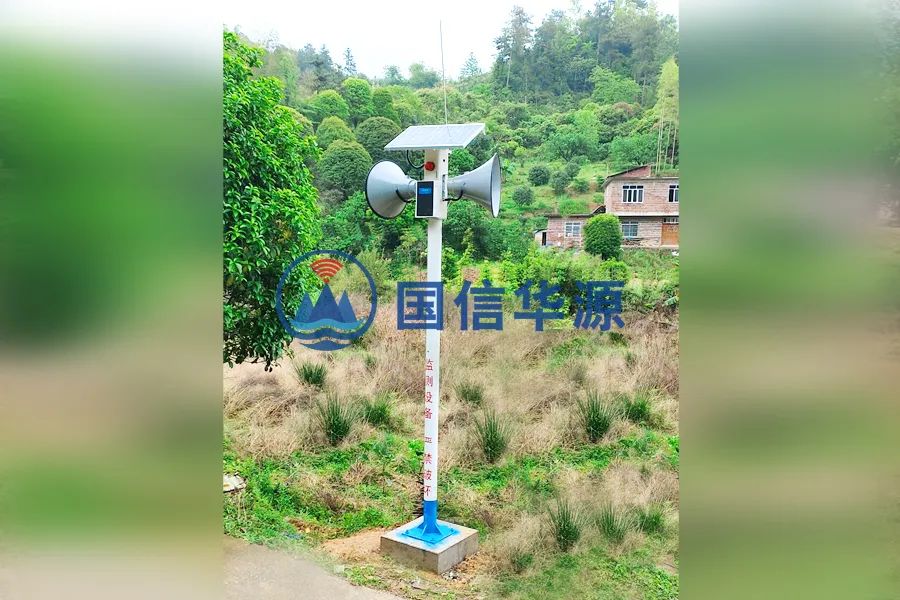

一体化预警广播

GX-8011M型

产品介绍

一体化预警广播是一款大功率报警设备，具有100W/300W/600W多种输出功率可选。该产品采用高集成模块化设计。

产品支持多种无线通信方式，通过4G、UHF以及国信华源自主知识产权的LoRaMesh通信技术实现多种信号源触发预警信号。产品贴合我国基层群测群防预警发布体系设计，支持本地报警、平台报警、人工报警多种预警模式。

产品用于公共社区、村落、建筑物预警发布和信息播报，具有广泛无线语音传播范围，可搭配本公司多种集成LoRaMesh的监测设备使用组成本地报警网络，起到一处监测多点报警的效果。

产品特点

多信号源：支持接收短信、电话、文字转语音、群测群防员一键报警、本地自组网边缘计算报警、云平台预警模型报警；

安装便捷：模块化设计，可快速拼接完成安装；

拾音反馈：智能感知扬声器实际输出音量；

报警溯源：播报记录均可溯源信号来源；

定时播放：可设置定时播放任务，定时播放TF卡指定的MP3文件，支持多文件排序播放；

双卡切换：内置eSIM，且支持外插SIM卡；

组网溯源：可通过管理平台查看每个无线传感器的通信信号质量；

本地报警：内置阈值预警模型，可通过无线传感器触发报警；

多跳传输：自组网报警信号可多跳接力传输以适应高山峡谷复杂传输环境。

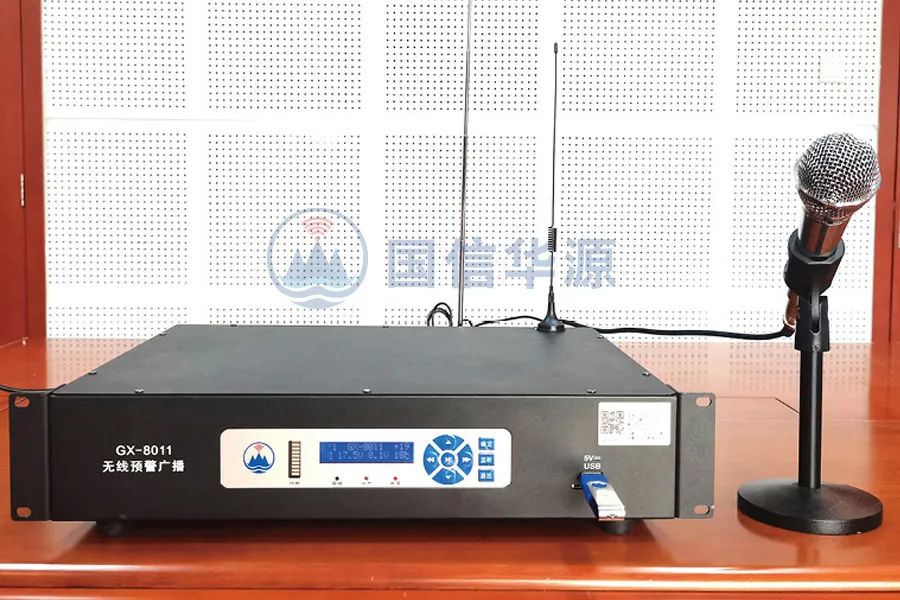

无线预警广播

GX-8011型

产品介绍

无线预警广播是通过多信号源触发报警的大功率报警设备，可通过外接扬声器可实现大范围、高分贝报警音广播。

无线预警广播支持多种无线通信方式，通过4G、UHF、FM以及国信华源自主知识产权的LoRaMesh通信技术实现多种信号源触发预警信号。无线预警广播具有MP3录音播放、FM接收、线路输入、UHF对讲机喊话、本地话筒喊话、短信播报警报、平台播报警报、电话预警、本地自组网报警、人工紧急报警10种报警发布途径。

无线预警广播可搭配本公司多种集成LoRaMesh的监测设备使用组成本地报警网络，起到一处监测多点报警的效果。

产品特点

多信号源：具备播放优先级的功能，遇到播放冲突时，可按本地一键报警、电话报警、短信报警、管理平台播报、麦克风播报、预存录音播报和FM广播的优先级自动切换；

文字转语音：具有将接收的文字信息转化为语音的功能，并能实现短信语音的重复播放1～99遍；

授权检验：具有授权电话号码验证或DTMF（双音多频）密码验证功能；

状态显示：具有LCD显示功能，支持设备状态、工作模式、设备温度、系统电压、电池电压、监听喇叭状态、音量等级状态显示；

指示灯：具有电源、状态、网络在指示灯，具有音频功率指示灯；

按键控制：具有按键操作功能，支持模式切换、音量调节、监听喇叭开关等操作。

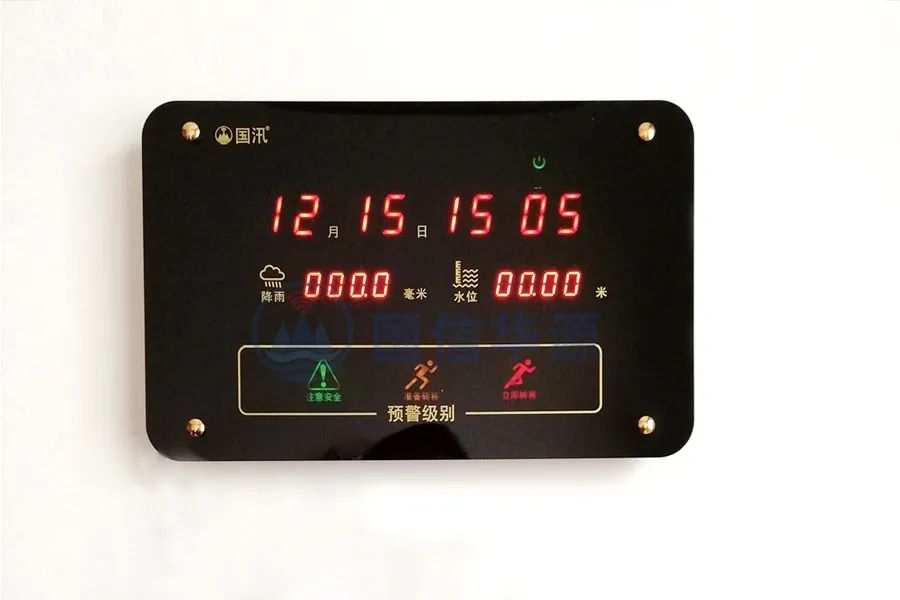

入户无线预警广播

WS-601A型

产品介绍

入户无线预警广播具备4G公网通信和LoRaMesh自组网通信能力，可接收雨量站传来的实时雨量和其他预警信息进行显示和播报。当收到报警信号时，可通过声、光、语音、数据显示的报警形式及时发出报警信号。可搭配本公司多种集成LoRaMesh的监测设备使用组成本地报警网络，起到一处监测多点报警的效果。

产品特点

数据接收：具有实时接收显示降雨、水位，可扩展温度显示；

信息显示：具有公历、农历、时间等日常信息显示功能；

报警语音：预制了强降雨、洪水、滑坡、崩塌、泥石流多种报警音；

供电切换：支持交直流双供电，停电自动切换；

状态指示：具有通信状态指示和电源状态指示功能；

报警取消：支持按键打断报警；

亮度适应：具有夜间模式，可自动调整显示亮度

自动校时：具有网络校时功能。

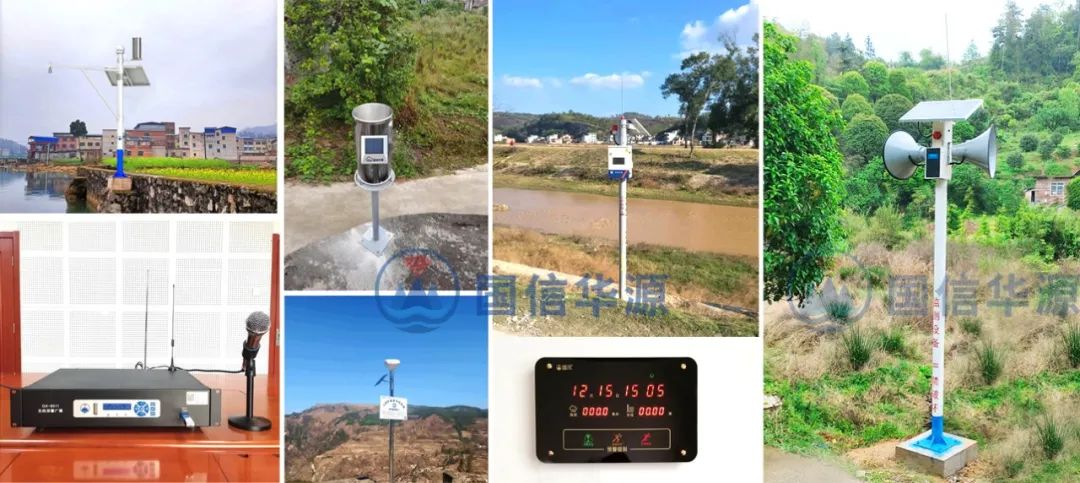

国信华源研发的自监测、自分析、自报警雨水情智能监测预警设备。为全国1000多个县、50000多个社区村庄提供山洪灾害监测、预报、预警、应急响应等服务。

成功预警案例

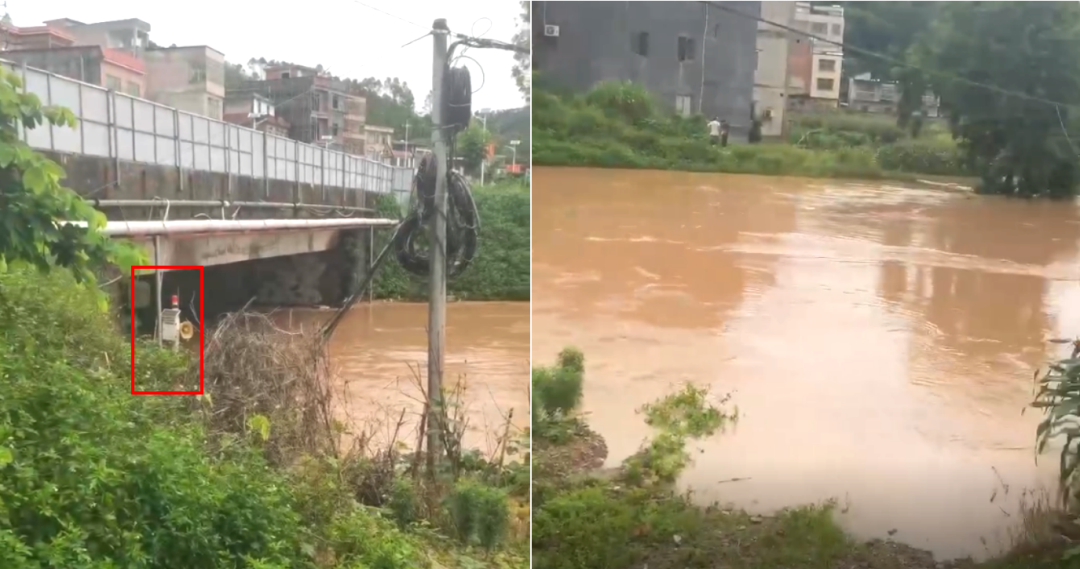

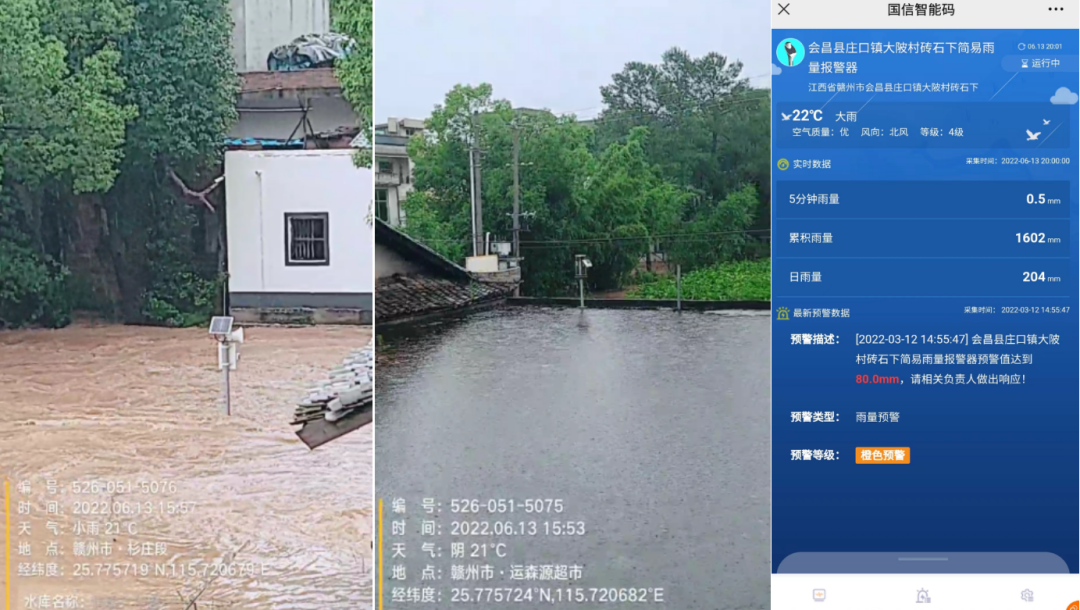

2022年6月13号江西省赣州市会昌县大坡村持续暴雨，河水上涨2.1米，超警戒水位0.45米，国信华源物联网水位监测（报警）站提前发布预警，成功转移受威胁人员347名。

2022年6月14日暴雨导致广东省封开县莲都镇街道，河道洪水上涨超警戒，国信华源物联网水位监测（报警）站触发预警，提醒居民远离河道。

通过山洪灾害简易预警能力提升建设，可进一步提升小流域山洪监测预警能力，实现重要村落雨量、水位双预警，发挥最大的建设效益，为基层小流域山洪灾害防御提供全方位的监测预警能力支撑。
